Questa tipologia di elettromagneti sono costituiti da una bobina ferrosa e da una parte ferrosa. La tensione di funzionamento abituale è di 24 V in corrente continua, ma su richiesta possono essere alimentati con altre tensioni, anche 230 vac.

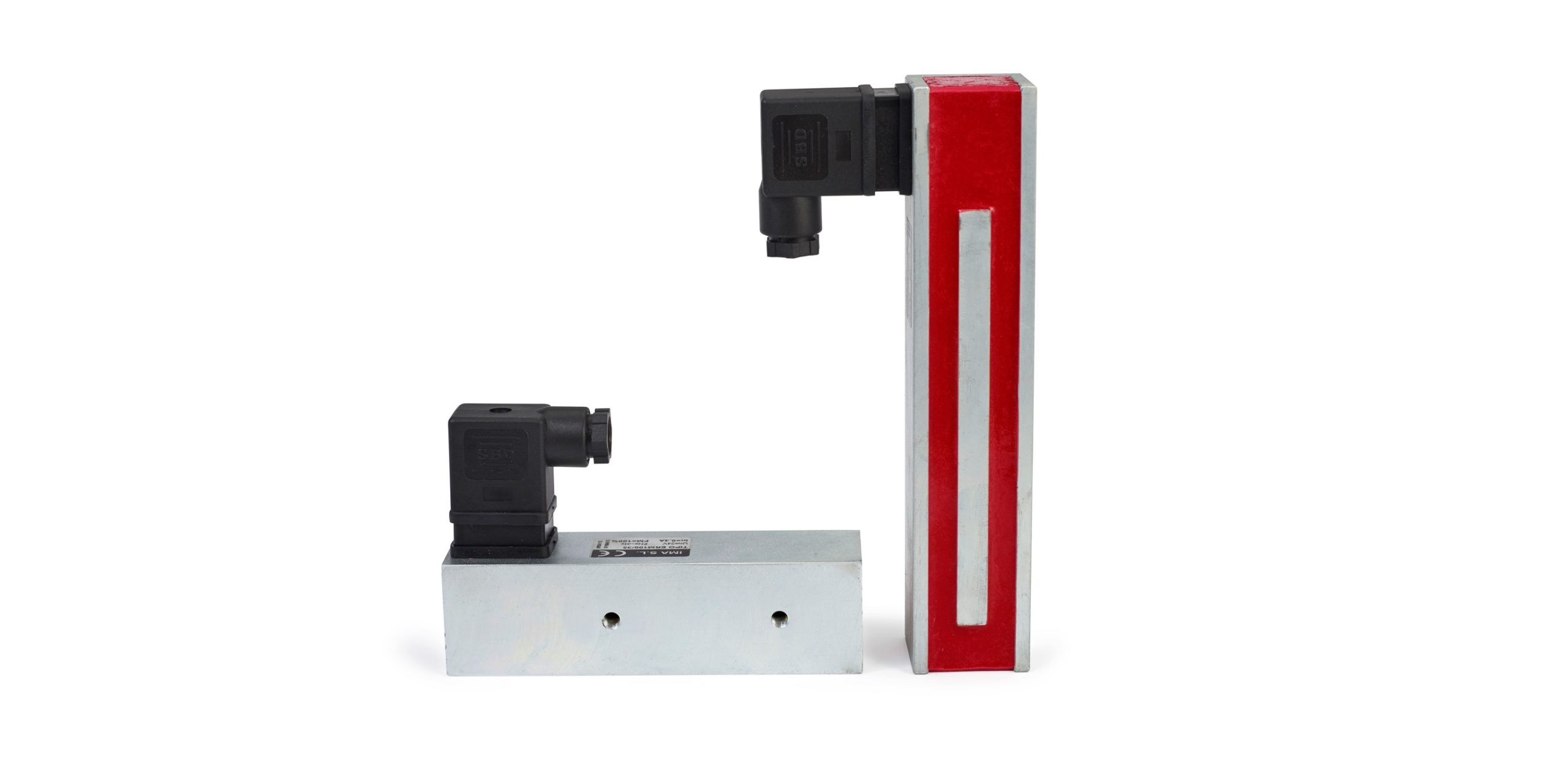

Elettromagneti rettangolari (IMAREC)
Il suo funzionamento è molto semplice: quando si attiva la corrente si genera un campo magnetico che si concentra nell'armatura di ferro, permettendo così qualsiasi tipo di bloccaggio.
Caratteristiche:
Grado di protezione: IP65
Classe termica: B (130º)
Tensione nominale: 24 V CC
Fattore di trasmissione normalizzato: ED 100%
Altre tensioni, ED e dimensioni:consultare
L'attrazione e trattenimento delle parti ferromagnetiche è ottenuta eccitando l'avvolgimento interno della ventosa. Quando l'alimentazione cessa, la parte trattenuta viene rilasciata. Se si lavora con carichi sospesi è necessario rispettare le relative norme di sicurezza.

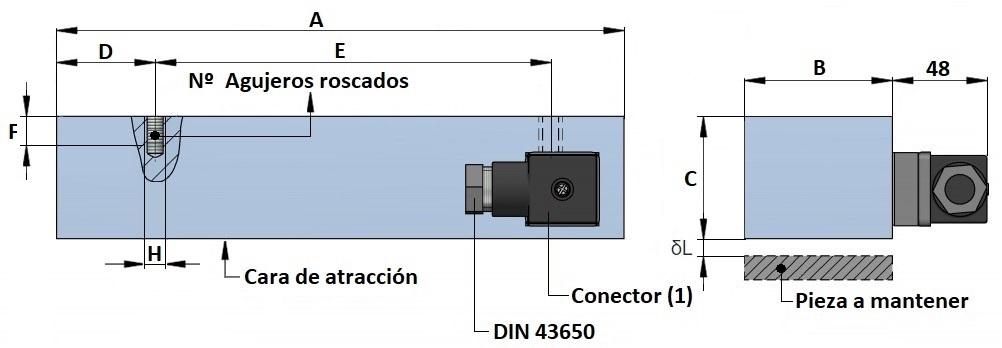

Il collegamento elettrico standard avviene tramite connettore ma può essere fornito con cavo, il connettore o il collegamento via cavo può essere configurato in diversi modi, di serie è configurato secondo il disegno allegato.
La parte inferiore del dispositivo è dotata di fori filettati (M-6/M-8) per il fissaggio.
Nella tabella seguente sono riportati i valori della forza di tenuta (Fm) in funzione del traferro (δL), misurati nelle seguenti condizioni:
Per altre condizioni d'uso la forza (Fm) potrebbe diminuire.
| Modello | Codice | P a 20ºC (W) |
e (mm) | Traferro (mm) δL | ||||
|---|---|---|---|---|---|---|---|---|
| 0 | 0,1 | 0,2 | 0,5 | 1 | ||||
Forza magnetica Fm (N) |
||||||||
| IMAREC 100/35 | ELEE00031 | 10 | 1 | 32 | 22 | 12 | 8 | 6 |
| 3 | 396 | 308 | 120 | 45 | 8 | |||
| 6 | 604 | 320 | 190 | 52 | 12 | |||
| 10 | 752 | 468 | 238 | 60 | 18 | |||
| IMAREC 150/35 | ELEE00029 | 14 | 1 | 65 | 50 | 30 | 21 | 14 |
| 3 | 769 | 580 | 220 | 82 | 17 | |||
| 6 | 1090 | 657 | 368 | 90 | 21 | |||
| 10 | 1450 | 904 | 490 | 116 | 35 | |||
| IMAREC 200/35 | ELEE00030 | 18 | 1 | 80 | 60 | 42 | 28 | 14 |
| 3 | 928 | 720 | 260 | 94 | 20 | |||
| 6 | 1400 | 810 | 460 | 121 | 27 | |||
| 10 | 1758 | 1108 | 690 | 136 | 46 | |||
| IMAREC 400/35 | ELEE00333 | 30 | 1 | 172 | 131 | 91 | 60 | 35 |
| 3 | 2100 | 1460 | 537 | 210 | 45 | |||
| 6 | 3060 | 1722 | 962 | 263 | 60 | |||
| 10 | 3810 | 2371 | 1297 | 304 | 93 | |||
| IMAREC 500/35 | ELEE00444 | 45 | 1 | 210 | 150 | 100 | 60 | 36 |
| 3 | 2323 | 1806 | 674 | 234 | 56 | |||
| 6 | 3540 | 2100 | 1114 | 295 | 70 | |||
| 10 | 4423 | 2745 | 1501 | 330 | 117 | |||
| IMAREC 600/35 | ELEE00006 | 53 | 1 | 226 | 173 | 90 | 66 | 40 |
| 3 | 2653 | 2053 | 706 | 266 | 66 | |||
| 6 | 4053 | 2266 | 1286 | 346 | 80 | |||
| 10 | 5026 | 3120 | 1806 | 400 | 120 | |||
| IMAREC 150/60 | ELEE00004 | 25 | 1 | 140 | 112 | 102 | 75 | 50 |
| 3 | 780 | 680 | 600 | 445 | 200 | |||
| 6 | 1800 | 1490 | 1100 | 610 | 200 | |||
| 10 | 1900 | 1500 | 1250 | 650 | 210 | |||
| IMAREC 200/60 | ELEE00049 | 40 | 1 | 205 | 165 | 155 | 116 | 72 |
| 3 | 1130 | 990 | 890 | 680 | 290 | |||
| 6 | 2750 | 2300 | 1800 | 884 | 280 | |||
| 10 | 2760 | 2160 | 1870 | 900 | 300 | |||
| IMAREC 500/60 | ELEE01428 | 75 | 1 | 553 | 440 | 397 | 310 | 190 |
| 3 | 3150 | 2630 | 2320 | 1800 | 78 | |||
| 6 | 7250 | 5870 | 4650 | 2380 | 850 | |||
| 10 | 7450 | 5950 | 4820 | 2410 | 910 | |||
e (mm): spessore del pezzo da manutenere
Misure standard:
| Modello | A (mm) | B (mm) | C (mm) |
D (mm) | E (mm) | F (mm) | H (metrico) | No. buchi |
Peso (kg) | Frz.(kg) | Franco(N) | Premi- trainare |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IMAREC
40/20 |
40.3 | 20±0,3 | 20±0,1 | 11 | 18 | 10 | M-4 | 2 | 0,09 | 5.5 6 9.1 112 |
55 60 91 1120 |
CAVO |
| IMAREC
60/30 |
60 | 30±0,3 | 30±0,1 | 15 | 30 | 10 | M-8 | 2 | 0,34 | 7.4 33.6 51.7 52,5 |
74 336 517 525 |
CAVO |
| IMAREC
100/35 |
125 | 35±0,3 | 34±0,1 | 25 | 50 | 10 | M-6 | 2 | 0,9 | 3.2 39.6 60.4 75.2 |
32 396 604 752 |
PG-9 |
| IMAREC 100/50 | 100 | 50±0,3 | 40±0,1 | 25 | 50 | 10 | M-8 | 2 | 1.26 | 12.3 66 173.7 195,5 |
123 660 1737 1955 |
CAVO |
| IMAREC
150/35 |
175 | 35±0,3 | 34±0,1 | 25 | 50 | 10 | M-6 | 3 | 1 | 6.5 76.9 109 145 |
65 769 1090 1450 |
PG-9 |
| IMAREC 200/35 | 225 | 35±0,3 | 34±0,1 | 25 | 50 | 10 | M-6 | 4 | 1.5 | 8 92.8 140 175,8 |
80 928 1400 1758 |
PG-9 |
| IMAREC 400/35 | 425 | 35±0,3 | 34±0,1 | 25 | 50 | 12 | M-6 | 8 | 2.8 | 17.2 210 306 381 |
172 2100 3600 3810 |
PG-9 |
| IMAREC 500/35 | 525 | 35±0,3 | 34±0,1 | 25 | 50 | 12 | M-6 | 10 | 3,5 | 21 232.3 354 442.3 |
210 2323 3540 4423 |
PG-9 |
| IMAREC 600/35 | 175 | 35±0,3 | 34±0,1 | 25 | 50 | 12 | M-6 | 12 | 4.5 | 22.6 265.3 405.3 502.6 |
226 2653 4053 5026 |
PG-9 |
| IMAREC
150/60 |
180 | 60±1 | 49,5±0,1 | 40 | 70 | 12 | M-8 | 2 | 2.3 | 14 78 180 190 |
140 780 1800 1900 |
PG-11 |
| IMAREC 200/60 | 230 | 60±1 | 49,5±0,1 | 40 | 120 | 12 | M-8 | 2 | 3 | 20.5 113 275 276 |
205 1130 2750 2760 |
PG-11 |
| IMAREC 500/60 | 530 | 60±1 | 49,5±0,1 | 70 | 120 | 12 | M-8 | 2 | 7.8 | 55.3 315 725 745 |
553 3150 7250 7450 |
PG-11 |
*Su richiesta possono essere realizzati per qualsiasi dimensione, tensione, fattore di riduzione, ecc.
Osservazioni:
Durante la disconnessione, la rimanenza può raggiungere valori fino al 10% della forza.
Si consiglia la messa a terra se le parti metalliche sono accessibili.
Nome ordine:
Dimensione; Sottoporre a tensione; fattore di marcia
Esempio: Rif.: ERM150/35 24 Vcc 100%
C.E.- I prodotti sono conformi alle norme sulla bassa tensione 73/23 CEE. L'utente deve garantire il rispetto delle norme sulla compatibilità elettromagnetica della direttiva 89/366 CEE.
Se utilizzato per il sollevamento e la movimentazione di carichi, deve essere scelto un fattore di sicurezza minimo pari a 3, il peso del carico deve essere almeno un terzo della forza di tenuta.
Campi di applicazione:
Questo tipo di elettromagneti viene utilizzato nella robotica industriale per il posizionamento di parti, strutture di trasporto, ecc...
