Variazioni delle Geometrie

Oltre alle tolleranze dimensionali di lunghezza, larghezza e altezza, i magneti permanenti presentano anche deviazioni nelle forme e nelle posizioni.

Descrizione e caratteristiche

Controllo Qualità Oltre alle tolleranze dimensionali di lunghezza, larghezza e altezza, i magneti permanenti presentano anche deviazioni a livello di forma e posizione.

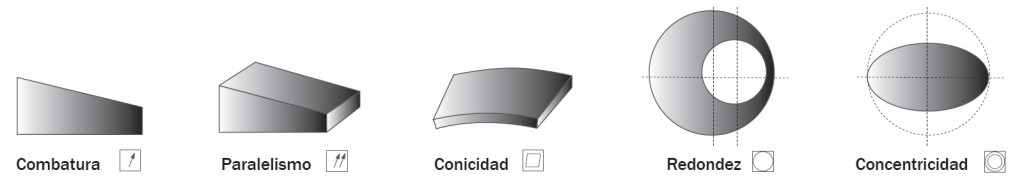

Le variazioni presenti nei magneti rettangolari sono principalmente la bombatura e il parallelismo. Nei dischi e nei cerchi sono la conicità e la concentricità.

Misura nominale		Magneti isotropici		Magneti anisotropi
Dall'Estremo	Fino a (1)	Perpendicolare ±	Parallelam entre alla ±	Perpendicolare ±	Parallelamente allo (spessore) ±
-	4	0,25	0,30	0,25	0,30
4	6	0,25	0,30	0,25	0,30
6	8	0,25	0,30	0,25	0,30
8	10	0,30	0,40	0,30	0,40
10	13	0,30	0,40	0,30	0,40
13	16	0,30	0,40	0,35	0,45
16	20	0,30	0,40	0,45	0,55
20	25	0,30	0,40	0,55	0,70
25	30	0,35	0,45	0,70	0,90
30	35	0,40	0,50	0,80	1,00
35	40	0,45	0,55	0,95	1,20
40	45	0,50	0,60	1,10	1,35
45	50	0,60	0,80	1,20	-
50	55	0,70	0,90	1,30	-
55	60	0,75	1,00	1,45	-
60	70	0,90	1,10	1,65	-
70	80	1,10	1,35	1,90	-
80	90	1,25	1,55	2,15	-
90	100	1,40	1,70	2,40	-
